دریل ستونی Pillar Drill
-

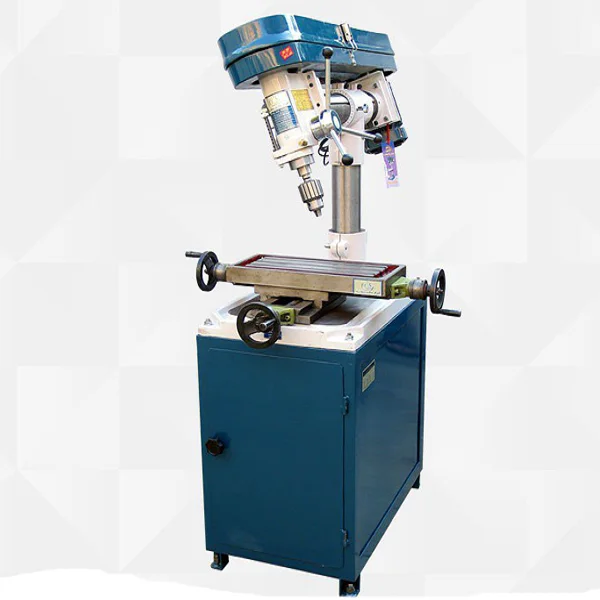

دریل ستونی ۲۵S پیشرو Pishro مدل M-25S سه فاز
- گلویی: 180 میلی متر
- فاصله محور تا میز: 700 میلی متر
- فاصله محور تا ستون up-600 میلی متر
-
وزن: 400 کیلوگرم
-
ارتفاع: 1800 میلی متر
-
اسپیندل مورس MT-3
۹۶,۰۰۰,۰۰۰ تومان افزودن به سبد خرید -
دریل ستونی ۲۵S پیشرو Pishro مدل M-25S تک فاز
-
فاصله محور تا ستون up-600 میلی متر
-
وزن 400 کیلوگرم
-
ارتفاع up-1800 میلی متر
-
مورس MT-3
۹۶,۰۰۰,۰۰۰ تومان افزودن به سبد خرید -
-

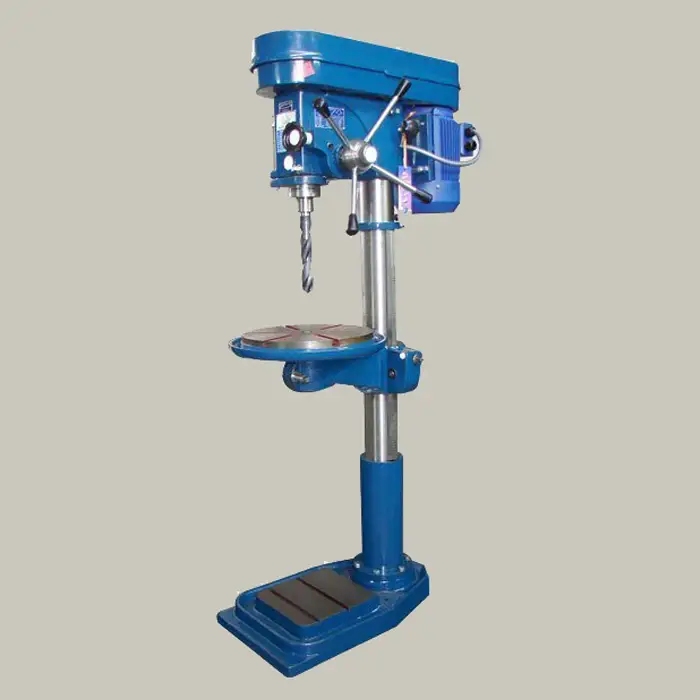

دریل ستونی ۳۲ پیشرو M32 (سه فاز / قلاویز زن)
- توان موتور: 2200 وات
- ارتفاع: 1700 میلی متر
- قابلیت قلاویز کاری تا سایز M18
- گلویی 180 میلی متر
- مورس MT4
- بدون سه نظام و لوازم جانبی
- وزن: 250 کیلو گرم
۷۲,۰۰۰,۰۰۰ تومان – ۷۴,۰۰۰,۰۰۰ تومان انتخاب گزینهها -

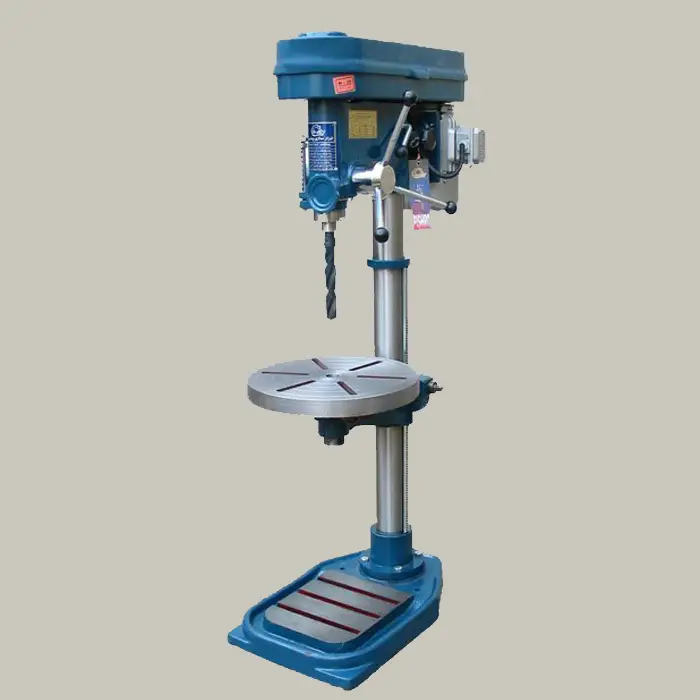

دریل ستونی ۲۵ پیشرو مدل M25 (تک فاز / سه فاز/ قلاویز زن)
- توان موتور 1500 وات
- ارتفاع: 140 سانت ( پایه بلند : 165 سانت)
- حداکثر قطر سوراخکاری: 31.5 کیلوگرم
- حداکثر قطر قلاویز زنی: M16
- اسپیندل مورس MT3
- سرعت 6 دور با تغییر تسمه
- بدون سه نظام و لوازم جانبی
- وزن: 250 کیلوگرم
۴۶,۰۰۰,۰۰۰ تومان – ۵۰,۵۰۰,۰۰۰ تومان انتخاب گزینهها -

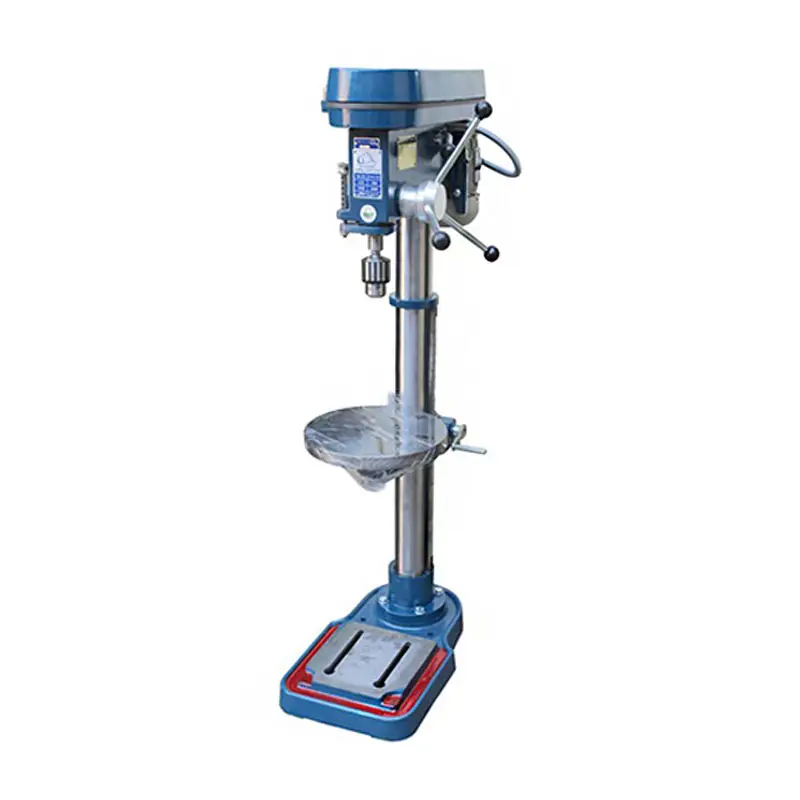

دریل ستونی ۲۰ پیشرو مدل M20 (تک فاز / سه فاز / قلاویز زن)
- توان موتور: 1120 وات (1.5 اسب بخار)
- ارتفاع: 1300 میلی متر
- حداکثر قطر سوراخکاری: 22 میلی متر
- حداکثر قطر قلاویز زنی: M12
- اسپیندل مورس MT2
- سرعت 4 دور با تغییر دور تسمه
- بدون سه نظام و لوازم جانبی
- وزن: 105 کیلوگرم
۳۴,۰۰۰,۰۰۰ تومان – ۳۸,۰۰۰,۰۰۰ تومان انتخاب گزینهها -

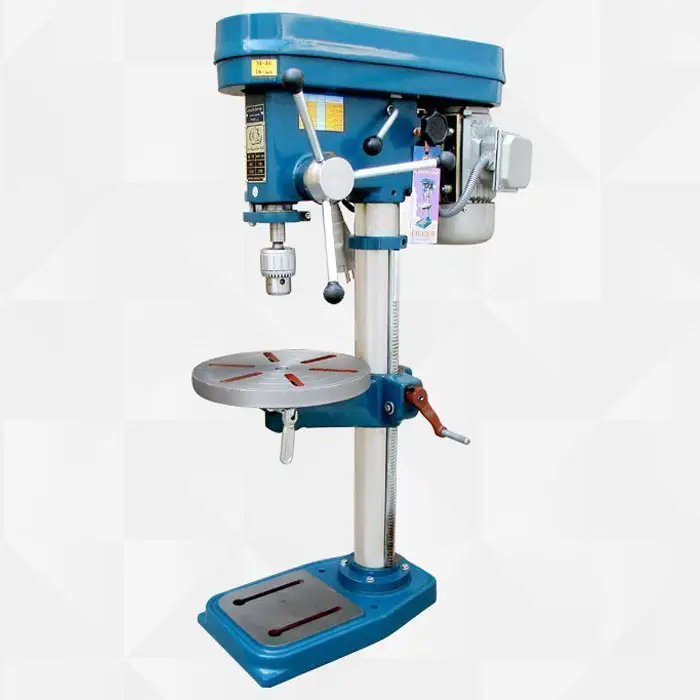

دریل ستونی ۱۶ پیشرو M16 (تک فاز / سه فاز/ قلاویز زن)
- توان موتور 750 وات
- ارتفاع: 1050 میلی متر
- سوراخکاری تا سایز 16 میلی متر
- اندازه پایه دستگاه 430 تا 250 میلی متر
- اسپیندل مورس MT2
- بدون سه نظام و لوازم جانبی
- قابلیت قلاویز کاری تا سایز M12
- وزن: 95 کیلوگرم
۲۷,۸۰۰,۰۰۰ تومان – ۳۲,۸۰۰,۰۰۰ تومان انتخاب گزینهها -

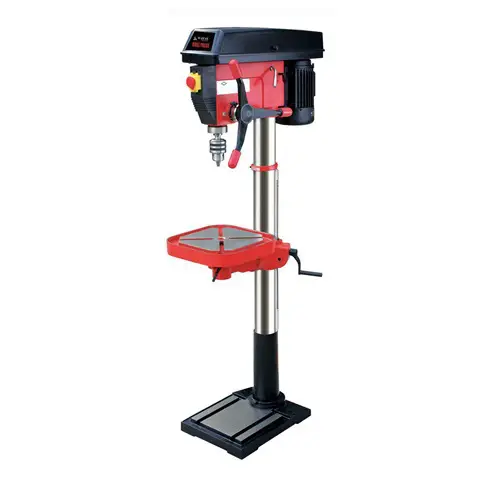

دریل ستونی ۳۲ محک SP5232A
- دارای الکترو موتور ۱۵۰۰ وات تک فاز / سه فاز
- ارتفاع: 1710 میلی متر
- کارگیر سه نظام ۵ الی ۲۰ میلیمتر
- کونیک مورس مته MT4
- جابجایی محور ۱۲۰ میلیمتر
- حداکثر فاصله مته تا کف ۱۲۲۵ سانتیمتر
۳۲,۵۰۰,۰۰۰ تومان انتخاب گزینهها -

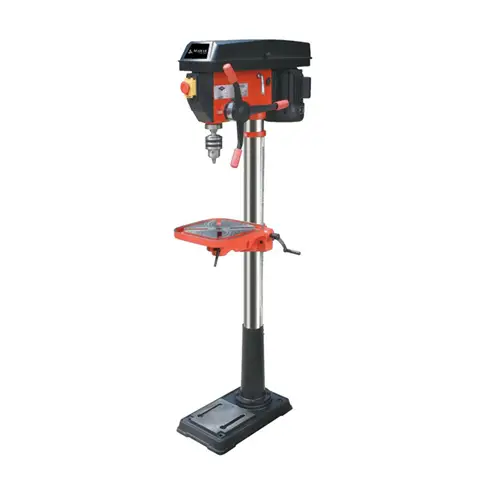

دریل ستونی ۲۵ محک SP5225A
- دارای الکترو موتور ۱۱۰۰ وات تکفاز
- ارتفاع: 1600 میلی متر
- کارگیر سه نظام ۵ الی ۲۰ میلیمتر
- کونیک مورس مته MT3
- جابجایی محور ۸۵ میلیمتر
- حداکثر فاصله مته تا کف ۱۱۷۵ سانتیمتر
- دارای یک سال ضمانت و ۱۰ سال خدمات پس از فروش محک
۱۹,۰۰۰,۰۰۰ تومان افزودن به سبد خرید -
دریل ستونی محک سایز ۲۰ میلیمتر مدل SP5220B
- الکترو موتور 750 وات تکفاز
- ارتفاع: 1600 میلی متر
- کارگیر سه نظام 5 الی 20 میلیمتر
- کونیک مورس مته MT2
- جابجایی محور 85 میلیمتر
- حداکثر فاصله مته تا کف 117.5 سانتیمتر
- دارای یک سال ضمانت و 10 سال خدمات پس از فروش محک
۱۷,۷۰۰,۰۰۰ تومان افزودن به سبد خرید -

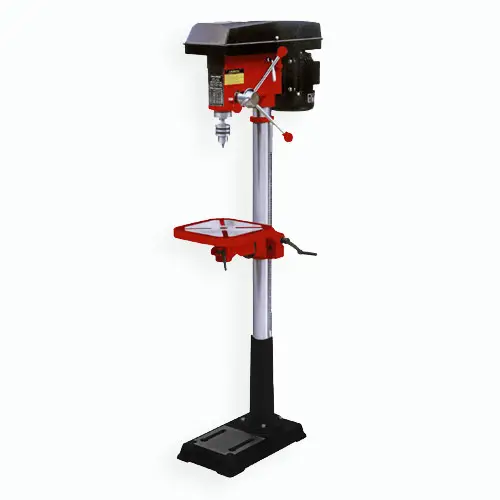

دریل ستونی ۲۰ محک مدل SP5220A
- دارای الکترو موتور 750 وات تکفاز
- ارتفاع: 1200 میلی متر
- کارگیر سه نظام 5 الی 20 میلیمتر
- کونیک مورس مته MT2
- جابجایی محور 85 میلیمتر
- حداکثر فاصله مته تا کف 117.5 سانتیمتر
- دارای یک سال ضمانت و 10 سال خدمات پس از فروش محک
۱۶,۵۰۰,۰۰۰ تومان افزودن به سبد خرید -

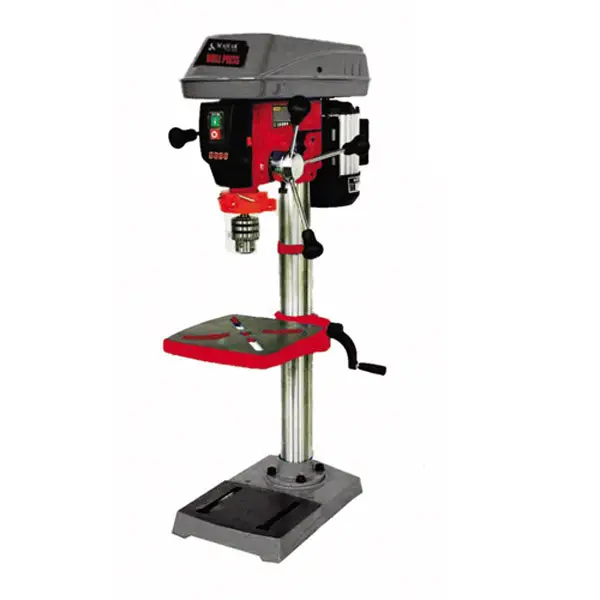

دریل ستونی ۱۶ محک SP-5216A1
- ارتفاع: 840 میلی متر
- بدنه مستحکم و پایه های چدنی
- دارای کونیک MT2 و همچنین سه نظام۱۶
- قابلیت تنظیم ۵ حالت سرعت
- دارای یک سال ضمانت و ۵ سال خدمات پس از فروش محک
۹,۵۰۰,۰۰۰ تومان انتخاب گزینهها -

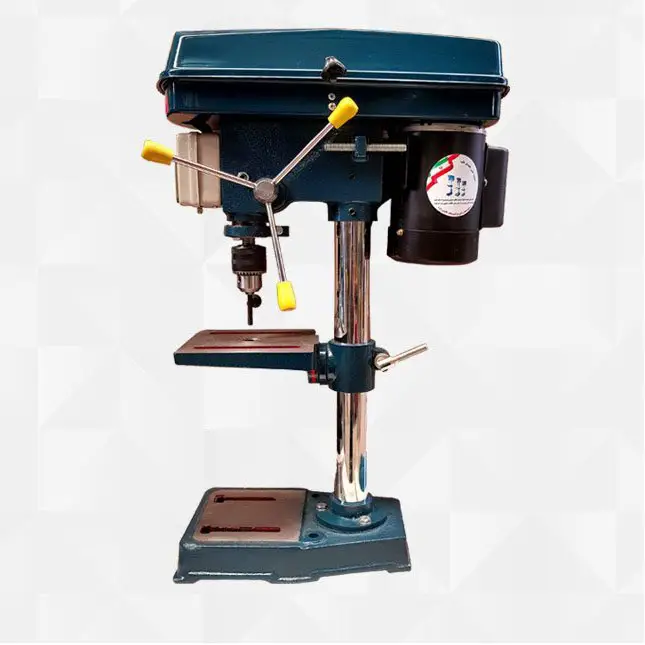

دریل ستونی ۱۳ پیشرو Pishro مدل M13 تک فاز
- توان موتور: 1.4 اسب بخار
- سوراخکاری تا سایز: 13 میلی متر
- 4 سرعته متغیر (با تعویض تسمه)
- ارتفاع کلی: 650 میلی متر
- دارای سه نظام
- وزن: 25 کیلوگرم
۸,۵۰۰,۰۰۰ تومان افزودن به سبد خرید -

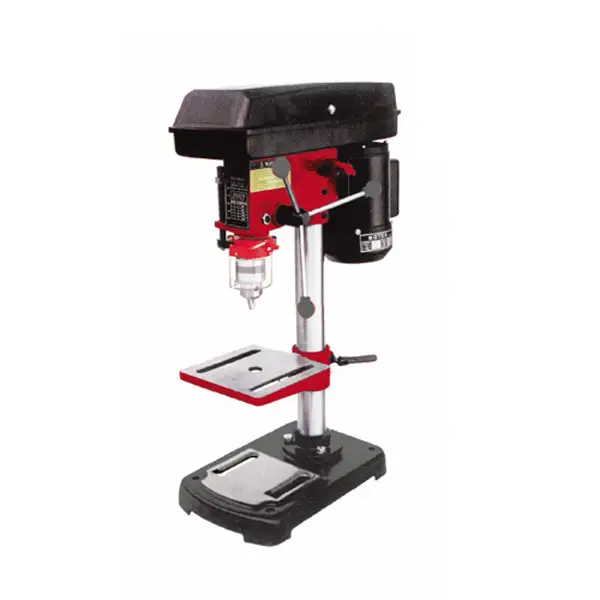

دریل ستونی ۱۳ محک مدل SP5213A
- موتور دینامی 350 وات
- ارتفاع: 580 میلی متر
- دارای مورس MT2 و سه نظام13
- گیربکس 5 سرعته
- قطر ستون: 46 میلی متر
- وزن: 15 کیلوگرم
۵,۵۰۰,۰۰۰ تومان افزودن به سبد خرید -
دریل نمونه بردار کرگیر ایبن اشتاک PLD 182.1 NT POWERLINE
- توان موتور: 2300 وات
- قطر سوراخکاری: 12 تا 182 میلی متر
- قطر گلویی: 60 میلی متر
- اتصال اسپیندل: G½” ماده و 1¼” نر
- گیربکس 3 سرعته
- وزن: 7.5 کیلوگرم
-

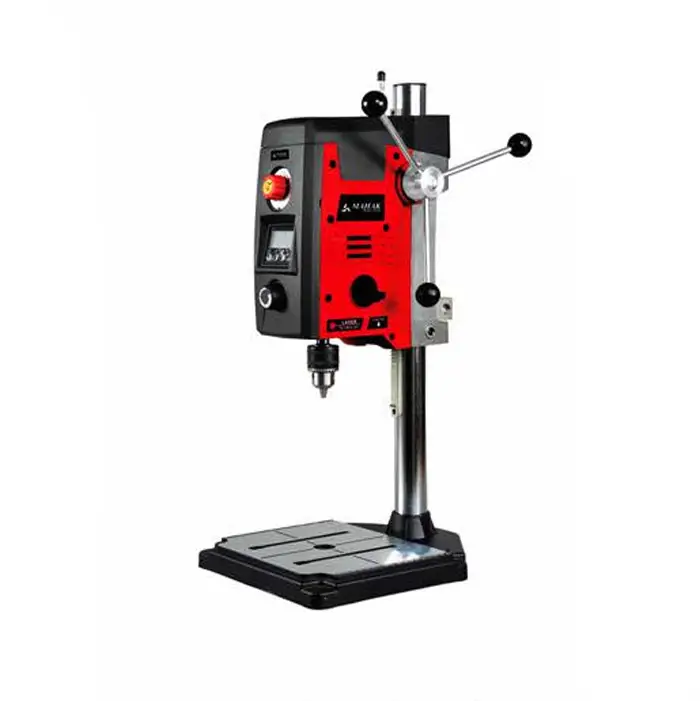

دریل ستونی دیجیتال ۱۳ محک مدل MBD-13L
- موتور ۸۰۰ وات
- ارتفاع: 650 میلی متر
- دارای بدنه مستحکم و پایه های چدنی
- دارای سه نظام ۱۳
- جابجایی اسپیندل ۹۰
- نشانگر دیجیتال سرعت
- نشانگر دیجیتال عمق سوراخ کاری
-

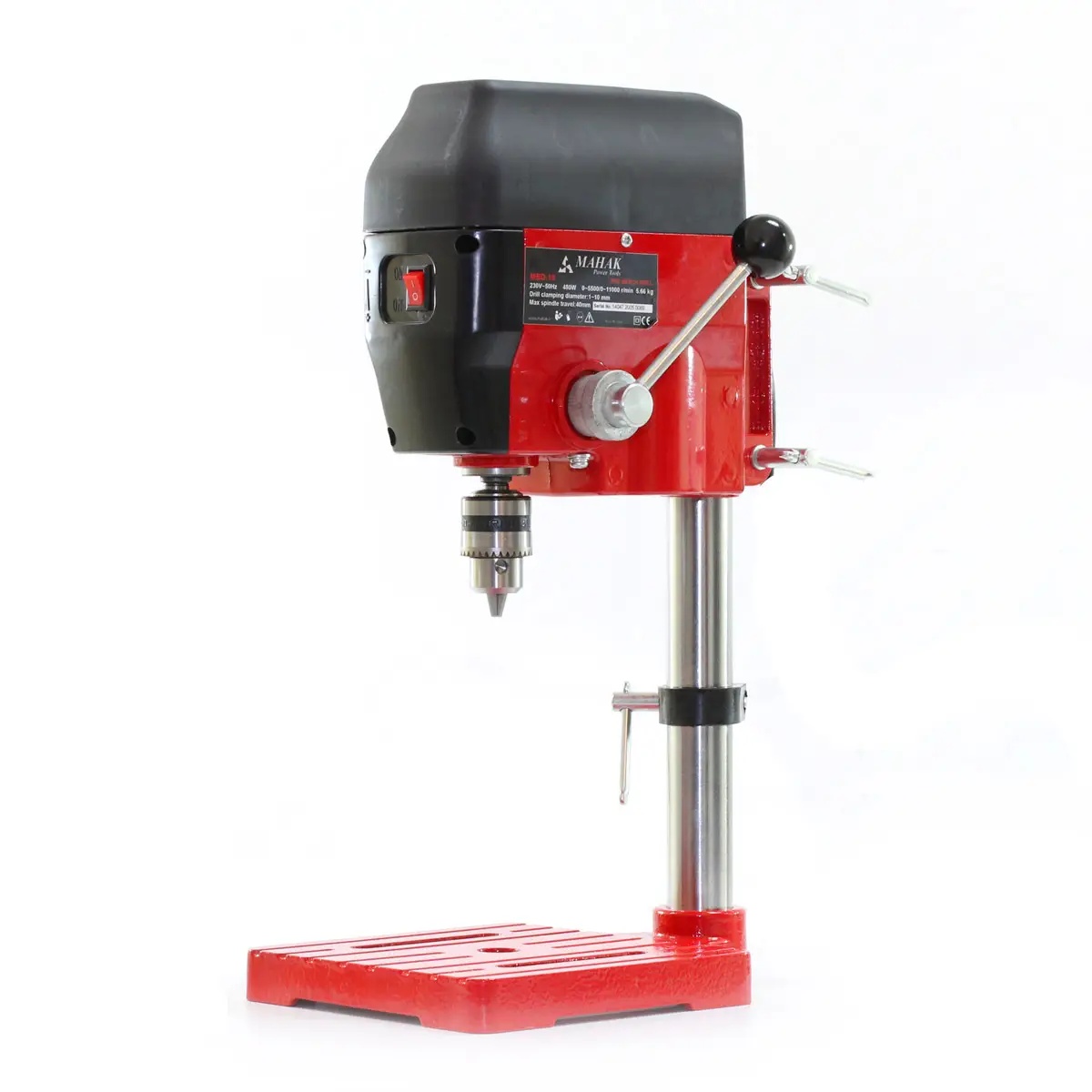

مینی دریل ستونی ۱۰ محک مدل MBD-10
- ارتفاع: 400 میلی متر
- بدنه مستحکم و پایه های چدنی
- دارای سه نظام ۱۰
- قابلیت تنظیم سرعت متغیر
- دارای دو دنده
- دارای یک سال ضمانت و ۱۰ سال خدمات پس از فروش محک
با پیشرفت تکنولوژی دگرگونی بزرگی در صنعت تولید و ساخت انواع دریل شکل گرفت و ما شاهد به وجود آمدن انواع دریل مثل: دریل مگنت، دریل شارژی، دریل ستونی و… بودیم.
ما سعی داریم در این مقاله به بررسی دریل ستونی که یکی از پرکاربرد ترین دریل های امروزه به شمار میروند، بپردازیم و با معرفی اجزای مختلف آن به کاربرد دریل ستونی پی ببریم.

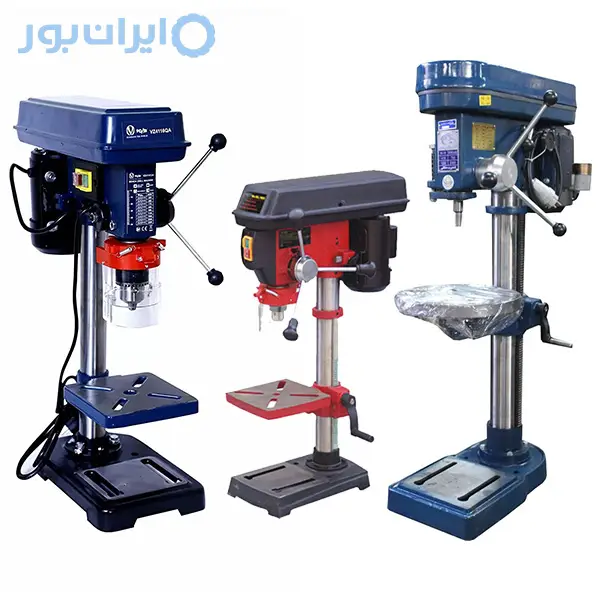

دریل ستونی
دریل ستونی همان دریل های معمولی است با این تفاوت که دریل های ستونی امکان جا به جایی نداشته و عموما به صورت عمودی بر روی پایه ها، استند ها، میز و یا روی زمین کارگاه ها قرار میگیرند و به صورت عمودی سوراخکاری میکنند. البته برخی از دریل های ستونی توانایی سوراخکاری زاویه ای را دارند.
اصولا این دریل ها دارای یک میزکار بوده که قطعه روی آن قرار بگیرد. این میز ها در ارتفاع های مختلفی قرار میگیرند و قابل تنظیم در ارتفاع های مختلفی هستند. دریل ستونی مانند دیگر دریل ها قابلیت انجام سوراخکاری با انواع مته در اندازه ها و ابعاد مختلف را دارا میباشد.
شما در حین استفاده از این دریل ها نیازی به وارد کردن فشار زیادی ندارید و میتوانید سوراخکاری را با دقت بالایی را با این دستگاه تجربه کنید.
نحوه کار دریل ستونی
حرکت دریل ستونی با وجود یک سیستم به نام اسپیندل صورت میگیرد. در دریل های ستونی، مته بر روی سه نظامی که در انتهای اسپیندل قرار دارد، نصب می شود و حرکت آن به صورت عمودی و به وسیله یک دسته دوار کنترل می شود. این سیستم باعث میشود تا دقت بالا در حین کار با دریل ستونی تضمین شود و درصد خطا به طور قابل توجهی کاهش یابد.
از ویژگی های این دریل ها وجود مکانیزم توقف عمق است که کاربر میتواند سوراخکاری با عمق ثابت را به عمل آورد.
دریل ستونی به دلیل اینکه دارای ابعاد و وزن بالایی است، نیازمند یک مکان بزرگ برای انجام کار هستند و اصولا برای کار های خانگی و کار کردن با این دریل در خانه توصیه نمیشود. پس اگر به دنبال یک دریل برای تعمیرات جزئی و پیش پا افتاده هستید، دریل ستونی مناسب شما نیست، چرا که این دستگاه یک دریل حرفه ای برای انجام کار های بزرگ است.
به عنوان مثال اگر به صورت مداوم در حال سوراخکاری در صنایع نجاری و صنایع فلزی و… هستید، میتوانید از دریل ستونی استفاده کنید. قیمت این دریل ها نسبت به دریل های معمولی نسبتا بالاتر میباشد.
خرید دریل ستونی
هنگام خرید دریل ستونی، توجه به کیفیت ساخت نیز مهم است. به دنبال ماشینی باشید که با مواد بادوام ساخته شده باشد که در طول زمان در برابر استفاده مکرر مقاومت کند. علاوه بر این، دقت مکانیسم تنظیم عمق سوراخکاری را بررسی کنید، زیرا این یک ویژگی حیاتی برای دستیابی به نتایج دقیق است. همچنین ممکن است بخواهید نظرات خریداران دیگر را بخوانید تا متوجه مشکلات یا مشکلات احتمالی مدل مورد نظر خود شوید. در نهایت، مطمئن شوید که از یک تولید کننده یا فروشنده معتبر که ضمانت نامه یا سیاست بازگشت را ارائه می دهد، برای خرید دریل ستونی اقدام کنید. با پیروی از این نکات، می توانید یک دستگاه دریل ستونی ای بیابید که نیازهای شما را برآورده میکند و به شما کمک میکند تا پروژه های سوراخکاری خود را به سطح بالاتری ببرید.
اجزای دریل ستونی
برای کار با یک ابزار لازم است تا با اجزای آن به خوبی آشنایی داشته باشید. این موضوع در دریل های ستونی نیز صدق میکند و شما میبایست با اجزای تشکیل دهنده یک دریل ستونی آشنایی داشته باشید. در ادامه بررسی تمامی اجزای این نوع دریل خواهیم پرداخت.
میز کار
یکی از مهم ترین اجزای تشکیل دهنده دریل ستونی، میز کار آن است. عموما میز کار این دریل ها به دو صورت ثابت و گردشی تولید میشوند. بسته نیازتان شما میتوانید یکی از این دو نوع را انتخاب کنید. موضوعی که لازم به توجه است، این است که ارتفاع این میز قابل تغییر بوده و نسبت به قطعه کارتان میتوانید ارتفاع را کم یا زیاد کنید.
اسپیندل
از دیگر اجزای مهم دریل های ستونی میتوان به اسپیندل اشاره کرد. این قطعه قابلیت تنظیم سرعت را دادا میباشد. این قطعه قابل نصب، وابسته به نوع مته سرعتی بین 20 تا 4000 دور در دقیقه را به شما ارائه میدهد.
تسمه
مسئولیت انتقال حرکت و اتصال بین دو فلکه به یکدیگر به دست تسمه میباشد.
عمق سنج
همانطور که از نامش پیداست مشخص کننده عمق سوراخکاری است.
سه نظام
قسمتی که مته درون آن قرار می گیرد، سه نظام میباشد.
پایه / بدنه
این قسمت ها برای ایستادن و قرارگیری درست دریل ستونی در این دستگاه تعبیه شده اند.
هنگام انتخاب دریل ستونی به چه مواردی توجه کنیم؟
برای خرید بهترین دریل ستونی توجه به برخی عوامل ضروری است. اگر به این عوامل توجه کنید دریلی را خواهید خرید که شما را در مسیر سوراخ کاری به خوبی یاری می کند. مهمترین این موارد به شرح زیرند:
نوع دریل
اگر سری به بازار فروش این دریل ها بزنید دو نوع رومیزی و ثابت را می بینید. به دلیل وزن کمتر و ابعاد کوچکتر دریل های رومیزی گزینه های مناسبی برای بردن به مکان های مختلف جهت سوراخ کاری می باشند. از طرف دیگر مدل های زمینی شاید برای حمل و نقل کمی سخت باشند ولی در عوض قدرت سوراخ کاری آنها بیشتر است.
و…
از نظر قدرت و ظرفیت نوع ثابت دریل های ستونی نسبت به دریل های رومیزی ستونی بهتر اند.
سایز:
رابطه تنگاتنگی بین توان موتور دریل ستونی با اندازه سه نظام آن موجود می باشد. این قطعه ها هرچه ابعاد کمتری داشته باشند، دریل ابعاد کوچکتری خواهد داشت و روی میز نصب خواهد شد. بالعکس این مورد هم درباره افزایش سایز نظام های دریل صادق است.
قدرت:
قدرت دریل ستونی در سوراخ کاری بسیار با اهمیت است. برای همین برای خرید دریل های ستونی بهتر است از دریل هایی با توان بالا استفاده کنید. قدرت موتور را وات نشان می دهند.
امکان تنظیم میز دستگاه:
میز به بخشی از دستگاه که محل قرارگیری نمونه کار است گفته می شود. در دریل های ستونی اکثرا شاهد وجود امکان تنظیم ارتفاع این دستگاه ها هستیم. امروزه دریل های ستونی تولید شده اند که این امکان را برای کاربر فراهم می کنند تا با چرخش 360 درجه بتواند به خوبی عملیات سوراخ کاری خود را پیش ببرد. به علاوه اینکه برخی از دریل های ستونی دارای یک لامپ ال ای دی می باشند. این لامپ های ال ای دی امکان سوراخ کاری درست را برای کاربر فراهم می کنند. به بیان بهتر کاربر را برای یافتن محل سوراخ کاری درست راهنمایی می کنند.
چگونه از دریل ستونی استفاده کنیم و آن را تنظیم کنیم؟
دریلهای ستونی آرام و دقیق هستند. مهمتر از همه اینکه تنوعِ کاربردیِ زیادی دارند. اگر شما از بهترین نوع مته ها استفاده کنید، میتوانید تقریباً در هر قطعه کاری تا حد امکان سوراخکاری کنید. یک دریل ستونی با لوازم جانبی میتواند کاربرد یک سنباده را داشته باشد. این دریل حتی میتواند با اتصال فاق، سوراخ های مربعی ایجاد کند. بسیاری از افراد از این ابزار چند دهه استفاده کرده اند و از آن رضایت خاطر داشته اند. همین موضوع سبب شد تا مجموعه ایران بور تصمیم بگیرد درباره تنظیم کردن و چگونگی استفاده از دریل ستونی به شما آموزش دهد.
به زبان ساده دریل ستونی چه نوع دریلی است؟
اگر اطلاعات کافی از دریل ستونی دارید و یا مواردی که قبل تر به آن اشاره کردیم را به طور کامل خوانده اید، می توانید با خیالی راحت به بخشهای بعدی مراجعه نموده و نکات و ترفند های بیشتر فرا بگیرید. دریل ستونی به زبان سادهتر نوعی دریل است که روی یک ستون قرار دارد. این دریل به سمت بالا و پایین امکان جابجایی دارد درحالی که قطعه کار ثابت است. مزیت بزرگ این دریل این است که مته را کاملاً عمود بر قطعه تراز میکند و بنابراین حفره های کج دیگر وجود نخواهند داشت! شاید برای افراد تازه کار این مسئله خیلی مهم نباشد امّا زمانی که ساختن یک شیء واقعی را شروع کنید، به اهمیت این مسئله پی خواهید برد. اگر تلاش کنید و چیزی زیباتر از جعبه گلدان بسازید، ایجاد حفره هایی که دقیقاً عمودی هستند به طور قابل توجهی کیفیت طرحتان را افزایش میدهد و پیوند متناسب قطعات را راحت تر و ایمنتر میکند.
دریل های ستونی همچنین امکان ایجاد حفره های قابل تکرار را در عمق ثابت برای ما فراهم میکند. این کار زمانی که دریل کاری با دست انجام میشود، خیلی دشوارتر است.
تنظیماتِ مدلِ کفیِ دریلِ ستونیِ، شامل تنظیمِ گیرهِ روی میز، ساپورتهایِ غلتکی و پدالی برای چرخاندن و روشن/خاموش کردن است.
یک دریل ستونی چطور کار میکند؟
بخش های اصلی تمام دریل های ستونی یکسان است که شامل یک سر و موتور می باشد که روی یک ستون قرار گرفته اند. ستون، میزی دارد که می تواند به حالت بالا و پایین تنظیم شود. بیشتر آنها می توانند برای حفره های زاویه دار به خوبی شیب دار و کج شوند. در دهانه ابزار میتوان پدال روشن و خاموش کردن دنباله گرد سه نظام دریل را یافت که با چرخش یک مجموعه از 3دستگیرهیِ جانبی به سمت پایین و بالا حرکت میکنند. معمولاً، سه نظام دریل چیزی در حدود سه اینچ میتواند به جهت بالا و پایین جابجا شود. به عبارت دیگر، بدون تنظیم کردن ارتفاع میز، میتوانیم حفره های سه اینچی را سوراخکاری کنیم.

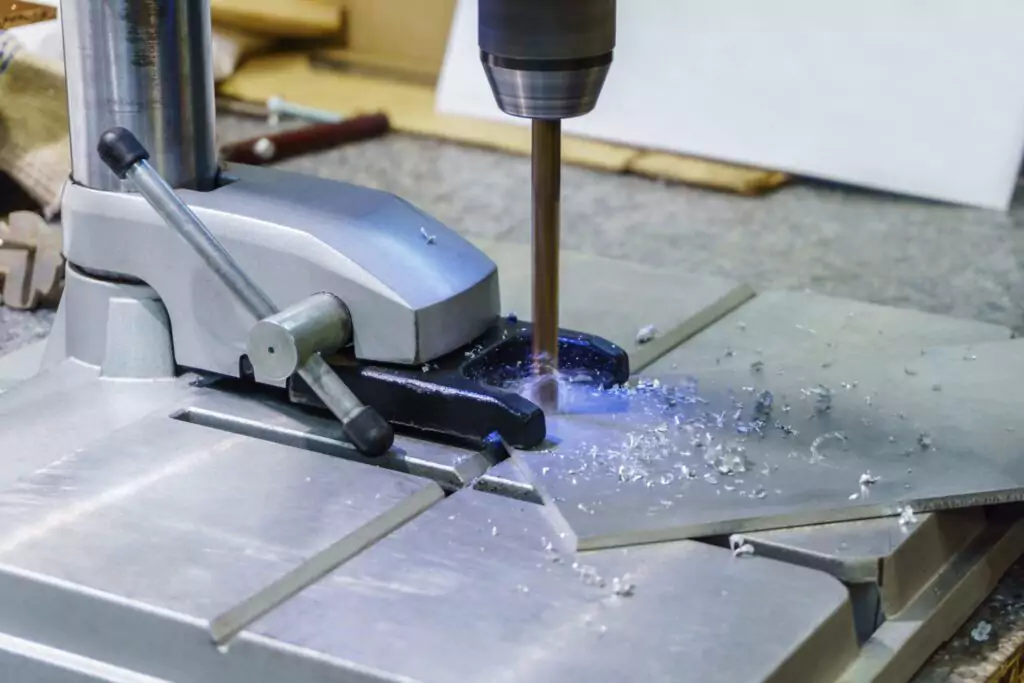

قطعه روی میز قرار گرفته است یا با استفاده از دست نگه داشته شده و یا در محل با گیره نصب و محکم شده است. سپس میز را تا مته ای که در سه نظام قرار دارد، بالا می آوریم. سرعت چرخش مته معمولاً با مجموعه ای از تسمه های پله ای که در سر وجود دارد، کنترل میشود. بعضی از دریل های ستونی سطح بالا ( مانند نووا ووییجر) از موتور های سرعت-متغیر استفاده میکنند. جداول سرعت متعددی به صورت آنلاین در دسترس هستند که به شما کمک میکنند تا بر اساس قطعه و اندازه مته، دریلی که از آن استفاده می کنید، سرعتی را که نیاز دارید تعیین کنید.
زمانی که دریل آماده به کار باشد، آنرا روشن کنید و به آهستگی یکی از دستگیره ها را به سمت جلو و پایین بکشید تا لقمه در قطعه کار وارد شود. میزان فشار به جنس قطعه کاری که می خواهید سوراخکاری کنید، بستگی دارد. برای مثال فولاد برای سوراخکاری نسبت به چوب به فشار بیشتری نیاز دارد. شما باید با یک مته تیز، بدون گرد و خاک، همزمان با سوراخکاری، براده ها را از سوراخ خارج کنید.
انواع دریل ستونی کدامند؟
رومیزی
دریل های ستونی در اشکال و انواع مختلف وجود دارند. شما میتوانید با مشاوران ایران بور ارتباط بگیرید که به شما نحوه اتصال دریل دستی را به میله راهنما بیاموزند. شما همچنین میتوانید یک پایه دریل ستونی بدون موتور یا سه نظام تهیه کنید. درعوض، دریل دستی خود را در آن محکم کنید. هر دو این لوازم جانبی ارزان هستند و در یک گیره قرار میگیرند، اما به هیچ وجه جایگزین ابزار اصلی نخواهند بود. بیشتر اپراتور های مبتدی با دریل ستونی رومیزی بهتر میتوانند نیازهای شان را رفع کنند. این ابزار کوچکتر معمولاً تمام ویژگی های مدل دریل ستونی کفی بزرگ را دارد و به اندازه کافی کوچک هستند تا روی میزکار نصب شوند.
مدل های کفی و طبیعی دریل ستونی
مدل های کفی از دریل های اصلی و مهم هستند. این گروه قوی، بدون متوقف کردن مته تقریبا در همه چیز سوراخ ایجاد میکنند. آنها حفره هایی ایجاد میکنند که ایجاد آنها با دست میتواند بسیار خطرناک یا غیرممکن باشد. مدل های کفی، موتورها و سه نظامهای بزرگتر برای سوراخکاری حفره های بزرگتر دارند. آنها لقی گلویی بزرگتری نسبت به مدلهای رومیزی دارند پس تا مرکز قطعاتِ بزرگتری را سوراخکاری خواهند کرد.
دریلهای ستونی با فاصله ستون تا مرکز سه نظام (شعاع) اندازه گیری میشوند، دو برابرخواهند شد (قطر). به عبارت دیگر، چه قطری از دایره بزرگ میتواند روی دریل ستونی تنظیم شود؟ این قطر، قطر دوران دریل ستون خوانده میشود. یک مدل رومیزیِ معمولی ممکن است با سنجش 8 تا 12 اینچ تنظیم شود. این یعنی 4 تا 6 اینچ بین ستون و مرکزِ لقمه دریل، لقی وجود دارد. مدل کفی ممکن است 16 اینچ باشد پس میتواند 8 اینچ لقی داشته باشد.
دریل ستونی شعاعی
یک دریل ستونی شعاعی علاوه بر ستون افقی، یک ستون عمودی دارد. این ستون به شما این امکان را میدهد که مرکز قطعاتکاری بزرگتر به اندازه 34 اینچ را با بعضی مدل های رومیزی سوراخکاری کنید.. آنها نسبتاً گرانتر هستند و فضای بیشتری را دربر میگیرند. همیشه این ابزار بسیارسنگین سریع تغذیه میشوند پس کاملا خالی نمیشوند. مزیت آنها است که ستون تقریباً هیچ وقت در عملیات سوراخکاری شما مشکل ایجاد نمیکنند، پس میتوانید تمام طبقه بندی های اشیا را در دریل ستونی قرار دهید امّا معمولاً نمیتوانید مانند یک دوچرخه یا کامیون دمرانی کنید.
دریل مگنت( دریل مغناطیسی یا مگ دریل )
در بین صنایع تاسیسات، ساخت و ساز و کشتی سازی، میتوانید دریل ستون مغناطیسی پیدا کنید. آنها میز یا ستون مرکزی ندارند. بجای آنها یک پایه الکترومغناطیسی قدرتمند وجود دارد. دریل ستونی مغناطیسی خریداری کنید و آن را روی میله I ، فولاد ورقی و فولاد سازه دیگر قرار دهید. سپس آهنربا را روشن کنید و دریل در محلش حتی رو به بالا و پایین حالت خود را حفظ میکند. فقط! زیر دستگاه، در جهتی که نیرو خارج میشود، نایستید به این دلیل که آنها زمانی که ممکن است، باید یک محدوده ایمنی داشته باشند.
برای سوراخکاری انواع سازه های فلزی اللخصوص برای سوله سازی میتوانید از دریل مگنت استفاده کنید. این دریل با مته گردبر TCT و HSS قابلیت سوراخکاری دارد.
